  L'INGRANDIMENTO PROSPETTICO

Le immagini dello spazio tridimensionale sono funzione della posizione occupata dal quadro, dal centro della proiezione e dall'oggetto. Nelle immagini definite "prospettive"  il quadro è sempre interposto tra centro della proiezione ed oggetto. Conseguenza di questa condizione spaziale è che l'immagine ottenuta è sempre più piccola dell'oggetto che essa rappresenta.

Nell'ingrandimento prospettico è l'oggetto ad essere  interposto tra centro di proiezione e quadro e, conseguentemente, l'immagine è ovviamente  più grande dell'oggetto che essa rappresenta. Quanto descritto si verifica ed quindi, ciò che avviene . In questo caso, infatti, il fotogramma - oggetto della proiezione - è interposto tra la lampada - centro di proiezione - e lo schermo - quadro.

Risulta evidente che nessuna variazione interviene nel metodo per determinare l'immagine in quanto essa continua ad essere sempre il prodotto delle due operazioni della geometria descrittiva: proiezione e sezione.

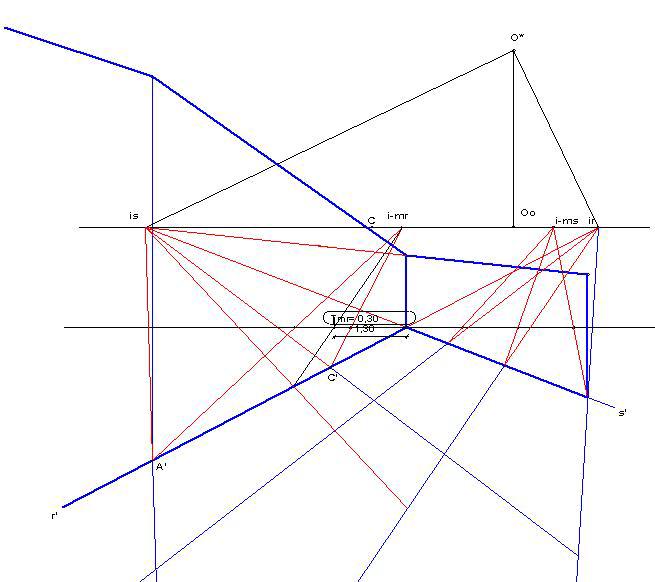

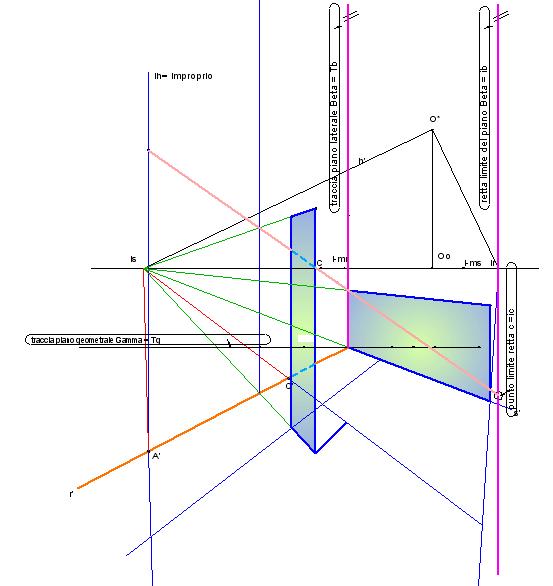

Di seguito si riportano tutte le operazioni grafiche necessarie alla determinazione di un'immagine prospettica. Nell'esempio si è imposta la direzione del  quadro e quindi le immagini dei tre assi del triedro. Imponendo infatti le direzioni di questi ultimi è possibile predeterminare, con buana approssimazione,  il risultato dell'operazione geometrica e quindi ottenere un'immagine prospettica che soddisfi le aspettative.

Essendo il metodo grafico univoco si invitano gli allievi a descrivere, per ogni fase l'operazione geometrica eseguita ed   il significato spaziale.

                                                                             1

                                                           2

                                                                      3

                     4

                                   5

                                  6

         7

                             8
